Преамбула:
в свою бытность пересев с Мазды на Конкорд меня достало кланяться при перестроении в левый ряд, после маздовского водительского сферического попал на крайслеровское плоское, и даже панорама в салоне не спасает из-за мощных стоек. После многочисленных поисков по форуму нашёл ссылку на контору(Астрофизика), которая изготавливает сферу, да ещё и с подогревом и затонированную - то, что надо, но им надо было снять зеркальный элемент для образца. Тогда я озаботился процедурой снятия этого самого зеркального элемента, прошерстил форум - почти ничего, списался с Сержем, он-то мне и поведал: "А чего тут думать? Тянуть надо! Вынуть зеркало не сломав его - крайне трудно." Ну я и попробовал, и естественно подломал крепление - зеркало двигалось только "вверх-вниз", а "влево-вправо" только рукой. Прошло время, и однажды, списавшись с одним очень уважаемым клубнем, получил подтверждение о наличии зеркального элемента, ну значит можно не боясь докурочивать собственное.
По приезде на место стали пробовать снимать (я собственно был ассистентом - подавал инструменты, держал мелочёвку), естественно сломали крепление, но заодно выяснили - что я делал не так, и наконец-то сняли зеркальный элемент. После многочисленных тренировок, имея необходимые запчасти взамен утерянных - пружинка и пластиковая шайба, и сломанных - крышка "моторного отсека", всё было собрано, протестировано и поставлено на место. Во время оного действа производилась фотосъёмка, которую вы увидите ниже, но с комментариями.

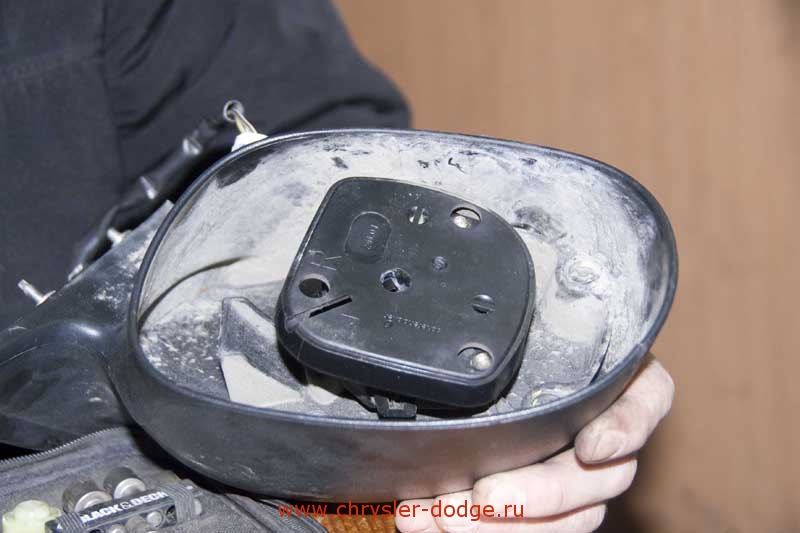

Собственно боковое зеркало состоит из пластикового корпуса, с закреплённой в нём на оплавленных шпильках подставке, на которой саморезами крепиться "моторный отсек", где расположены два электромоторчика, которые посредством двух червячных передач управляют положением зеркального элемента. Сразу поясню - шпильки срезать или высверливать не надо, это было произведено в качестве здорового любопытства
Зеркальный элемент вставлен в пластиковую обойму, которая имеет гнездо для фигурного стакана.
В районе гнезда имеется отверстие для поддевания плоским инструментом (в нашем случае была использована длинная плоская отвёртка).
Разборка:
Можно конечно написать, что перед разборкой надо снять клемму с аккумулятора, но я думаю, что вы и так всё знаете, короче переходим к процессу. Выворачиваем зеркало до упора, что-бы образовалась щель,
вставляем плоский предмет (в идеале обрезиненная отвёртка или лопатка из твёрдого материала дерева или пластика) в отверстие гнезда
тут надо предупредить желающих самим поковыряться металлической отвёрткой - одна плоскость отвёртки упирается прямо в зеркальный элемент, который при переусердствовании может лопнуть.
и осторожными, нежными, но настойчивыми покачиваниями стараемся сдёрнуть (выщелкнуть) гнездо со стакана, попутно помогая (оттягивая) второй рукой зеркало. Далее (это для тех, кому надо открыть моторный отсек) снимаем крышку моторного отсека, аккуратно отгибая защёлки. Механизм раскрылся и вы можете совершать ремонт и.т.д. – для чего-то же вы полезли туда.
Сборка:
- берём пластиковый стакан, соединяем его с крышкой моторного отсека (вставить в прорезь в центральной части и повернуть на 90градусов),
затем собрать шарнирное соединение - очень аккуратно, что-б не повредить наружнюю резьбу
Далее одеваем пластиковые шайбы плоской поверхностью к зеркалу, вставляем V-образную пружинки вовнутрь, навинчиваем «гайки» (ответная часть второй червячной пары).
Таким образом «гайки» не дают разваливаться всей конструкции, теперь эту «сборку» очень удобно сориентировать и вставить в «моторный отсек»,
это в том случае, если вы не отвинчивали моторный отсек, если он отвинчивался, то перед сборкой его надо привинтить. Далее защёлкиваем крышку на корпусе и получаем почти готовую конструкцию.
Следующий этап установки зеркального элемента лучше проводить при полностью установленном(привинченном) корпусе зеркала на дверь(если корпус снимался). Двумя руками аккуратно, но настойчиво надавливаем на зеркало так, чтобы гнездо оделось на стакан.
Авторы:
Демонтаж, монтаж и редактирование - Зуич
Фото, описание и ассистирование при монтаже и демонтаже - Sundy
