Достала грязь на дорогах. В тёмное время суток по загородным неосвещённым дорогам не проехать. Хоть тёщу сажай на капот с тряпкой - фары тереть.
А тут в магазине близлежащем обнаружился комплект фароомывателя. Цена - всего 1840 рублёв. В интернет-магазах сие тоже продаётся. Правда подороже...
Купил. И поставил. Как? Рассказываю подробно. С картинками.

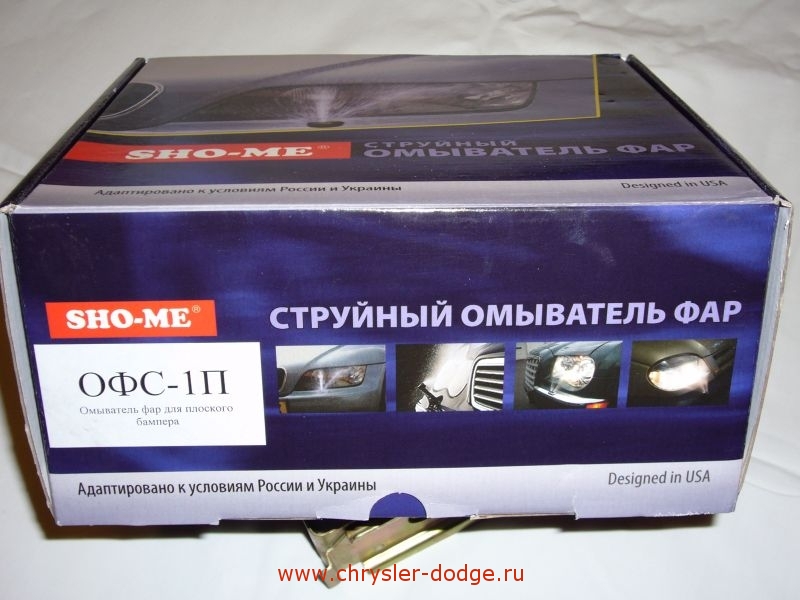

Собственно вот так выглядит заветная коробочка. Обратите внимание - там на картиночке есть и нашего круга машинка. Да и Designed тоже правильный.

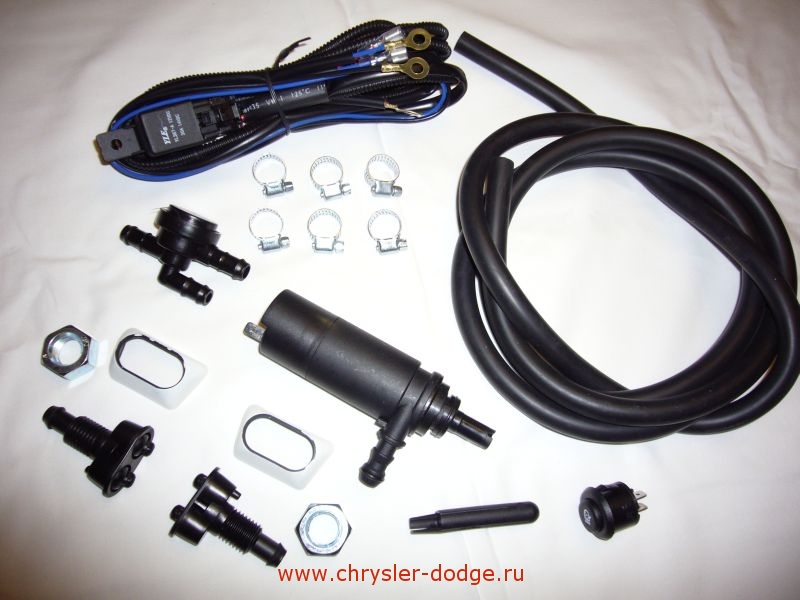

А вот и содержимое коробочки. Сразу оговорюсь - корпуса форсунок я покрасил в цвет машины, потому они и белые. А вообще форсунки бывают двух видов - для плоского бампера (на фото они) и для круглого бампера (они высокие и со сферическим основанием). Для Вояджеров и Караванов скорее всего нужны высокие форсунки. В наборе есть одна непонятная деталь пипсоидного вида (на фото внизу). Не ломайте голову - это специальный инструмент для регулировки форсунок.

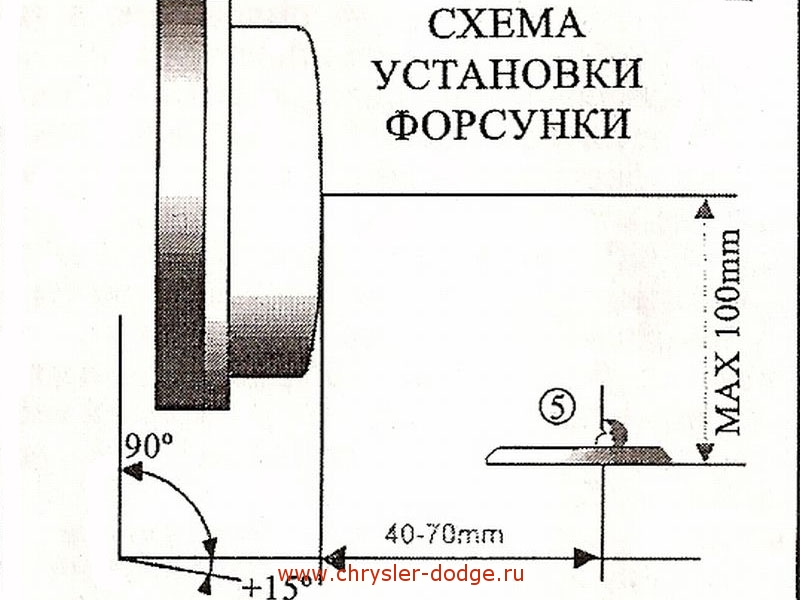

Прежде, чем покупать набор, прикиньте, подойдёт-ли он вам. Вот схема установки форсунок на бампере.





Размечаем карандашиком положение форсунок и снимаем фары. Ну как снять фары тут уже ни раз писали. Это элементарно - три болта под ключик на 8 и фара болтается на проводах.

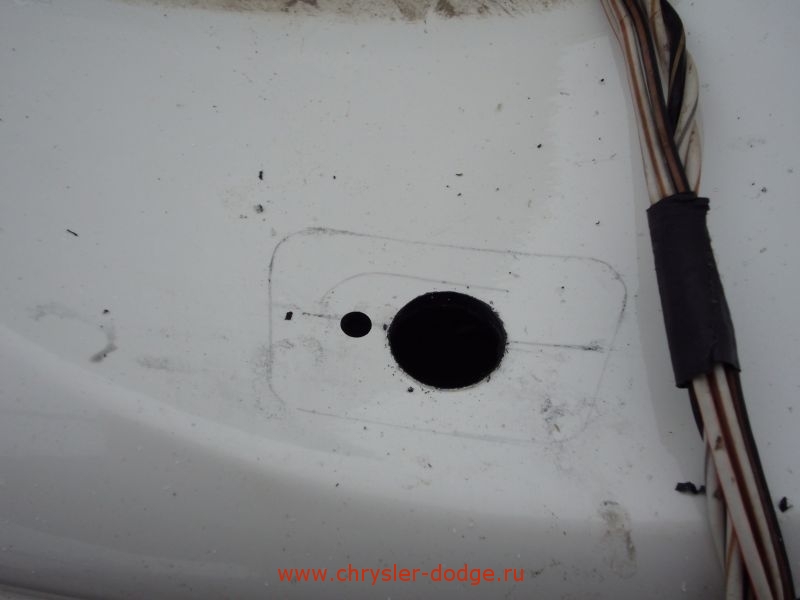

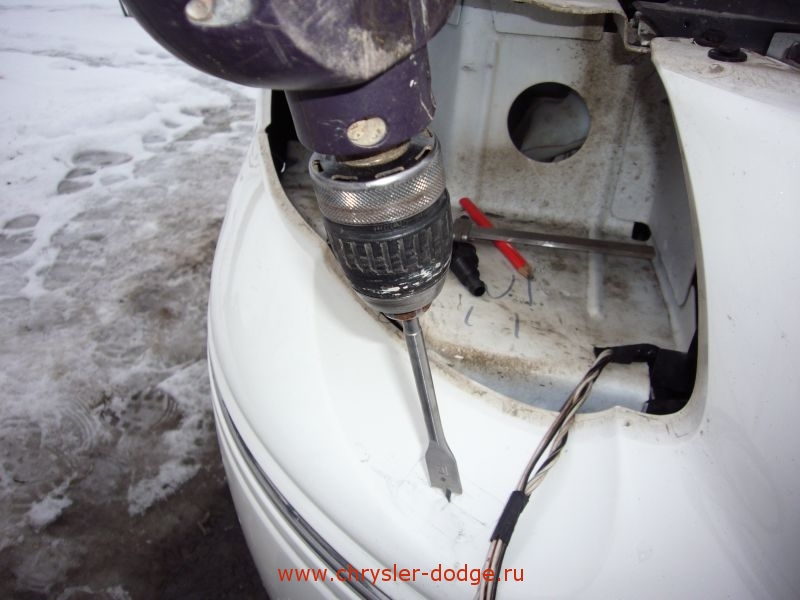

Перьевым сверлом, кажется 16, сверлим большие отверстия под форсунки.

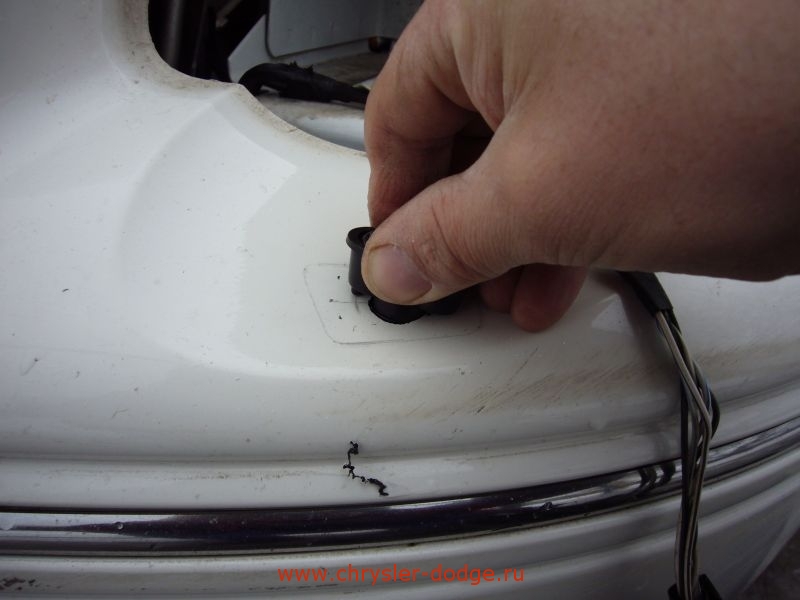

Теперь нужно вставить форсунку в отверстие и, плотно прижимая её к бамперу, вращательными движениями отметить центр малого отверстия.




Сверлим второе отверстие сверлом 4-5 мм. Если у вас высокие форсунки, то маленькие отверстия сверлить не придётся. Корпус высокой форсунки просто крепится к бамперу саморезами.

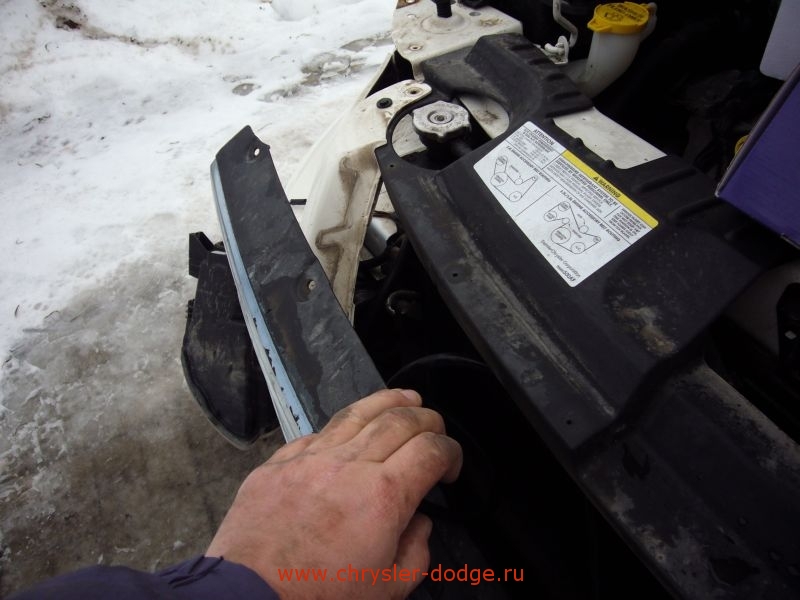

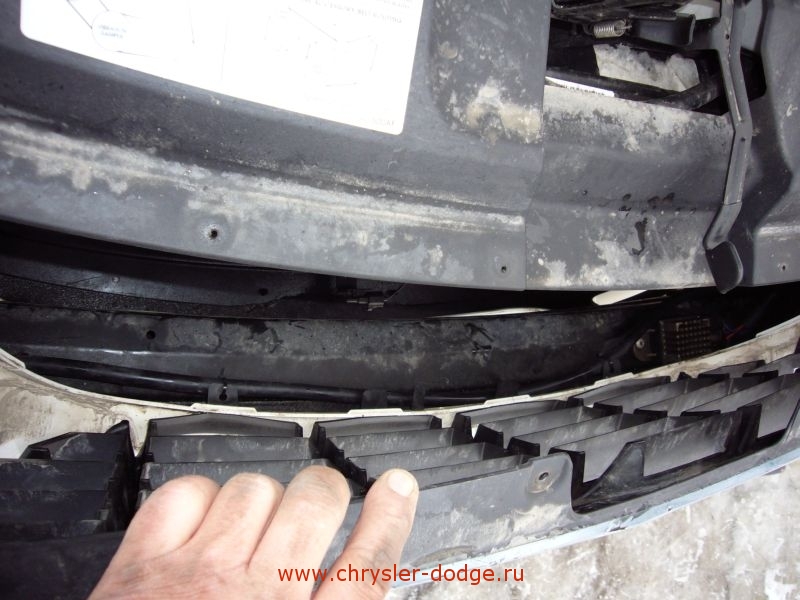

Для монтажа форсунки я бампер не снимал. Просто открутил несколько саморезов, крепящих решётку радиатора, оттянул её и просунул руку с гаечным ключём в эту щель. Моя рука в тёплой куртке с разводным ключём (рожкового под рукой не оказалось ) пролезла. Значит и ваша пролезет.

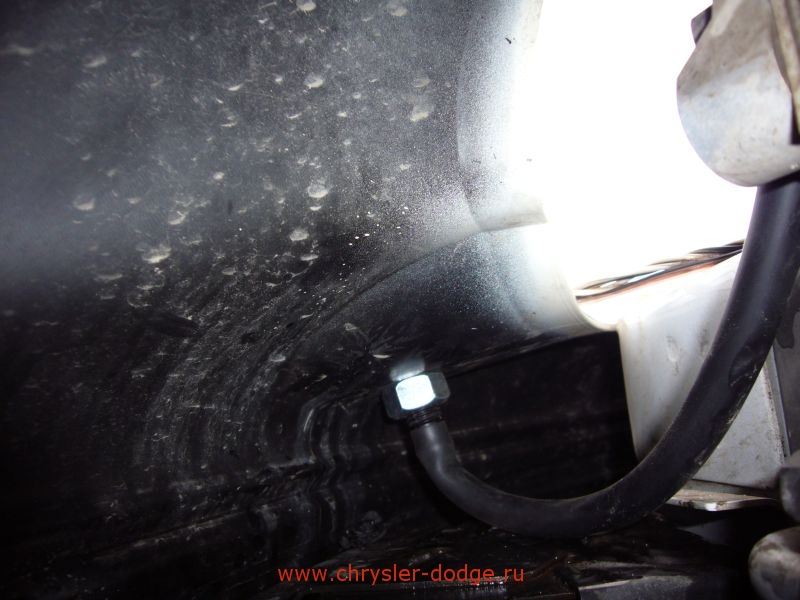

Форсунка крепится с помощью обычной гайки. На закрепленную форсунку нужно на ощупь натянуть шланг и закрепить его хомутом. Сложно, но можно.

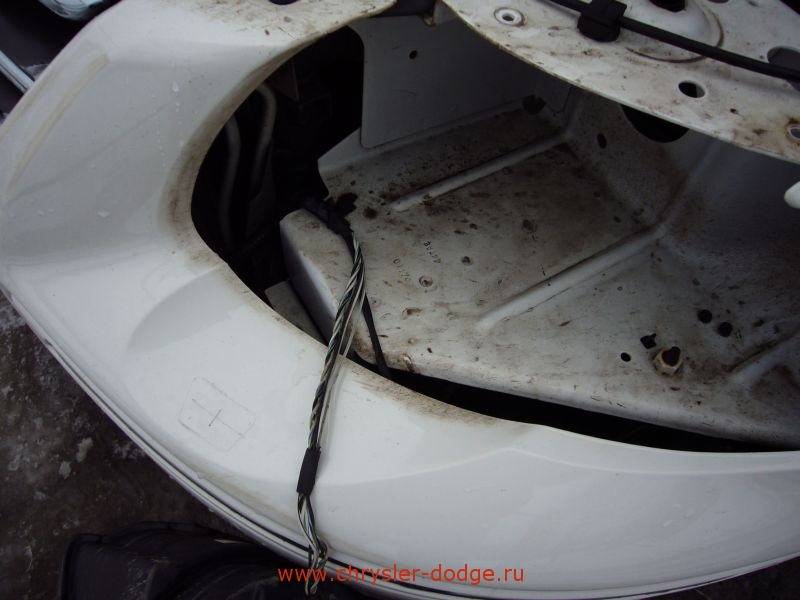

Шланг от левой форсунки я проложил по стальному бамперу и закрепил ремнями-стяжками.

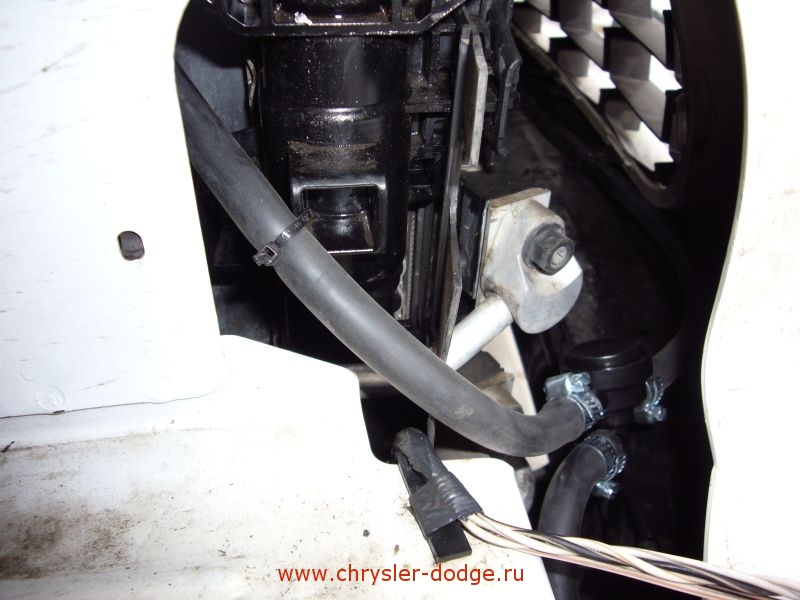

Клапан поставил таким образом, что-бы он был доступен при снятии фары. Шланг, идущий к насосу, закрепил всё той-же стяжкой к бачку радиатора. Шланга хватило только-только. Остался маленький кусочек. Сантиметров восемь. Так что аккуратнее.

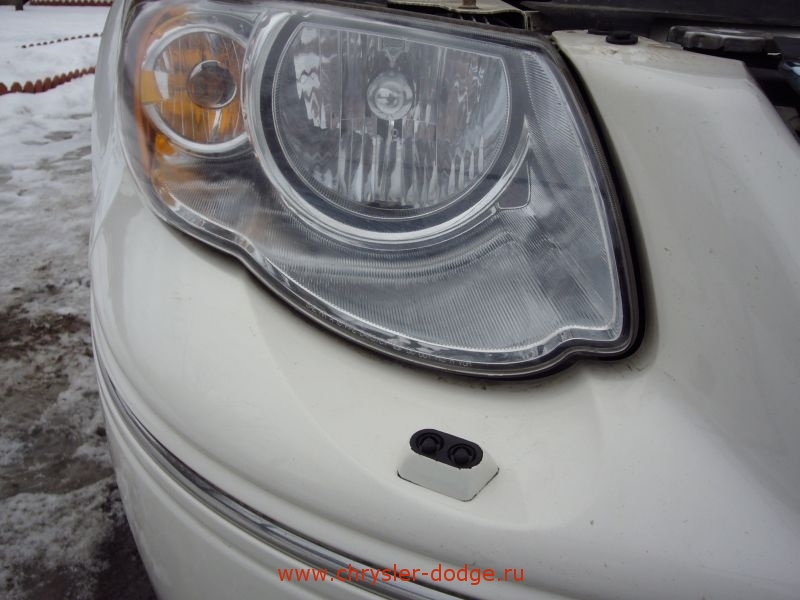

Ну вот. Форсунки стоят, фары на месте. Хорошо-бы поставить дополнительный бачёк для жидкости, т.к.расход у фароомывателя очень большой.

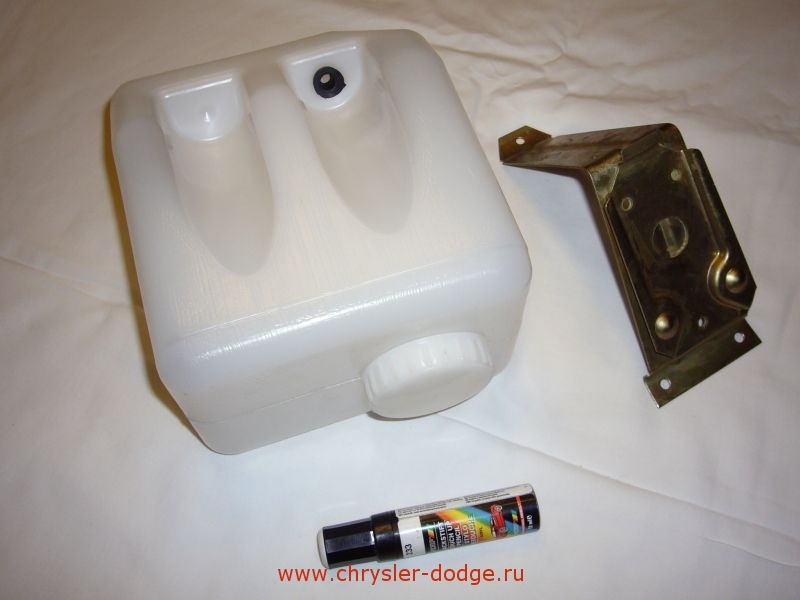

В том-же магазине прикупил подходящий бачёк. Это двухлитровик для ТАЗиков с кронштейном. Рядышком на столе лежит красочка, которой я красил форсунки. Так-как сильно торопился и не грунтовал форсунки, придётся летом их перекрасить. Поспешишь - людей насмешишь.

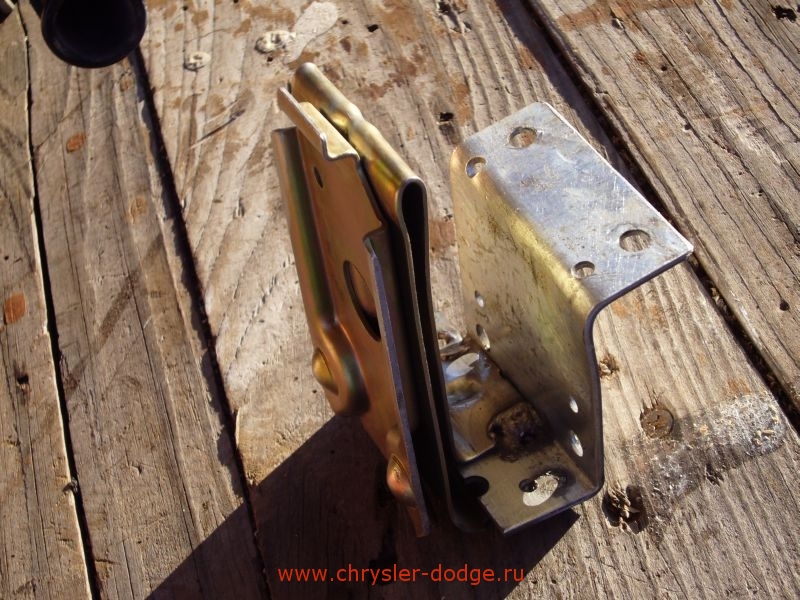

Кронштейн, само собой, пришлось переделать. Для этого я использовал строительный уголок, тиски, сварку, молоток, голову и руки.

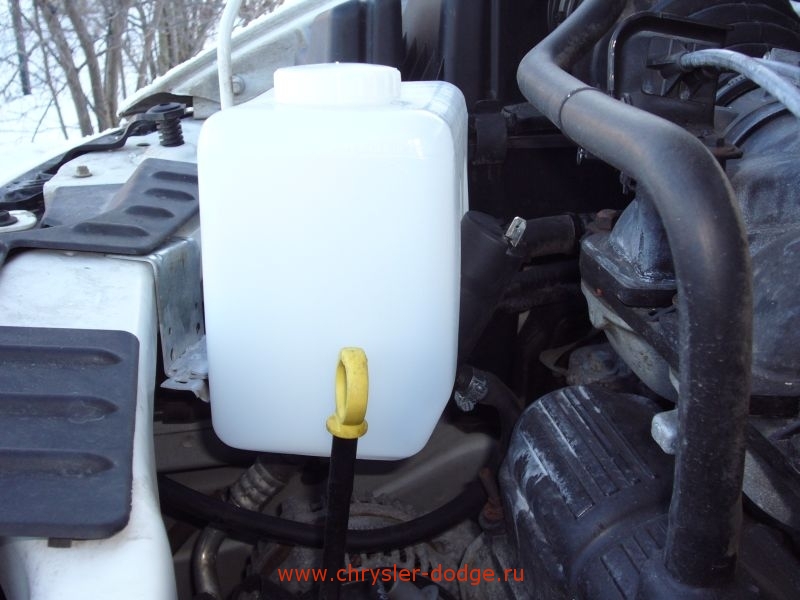

Ну вот бачёк и установлен. Почему такой сложный кронштейн? Да потому, что опора капота должна ложиться на своё законное место.

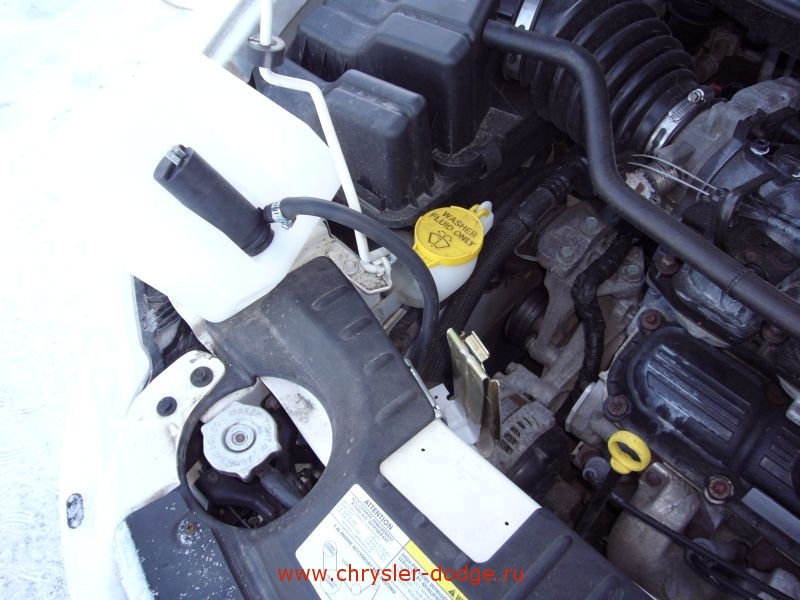

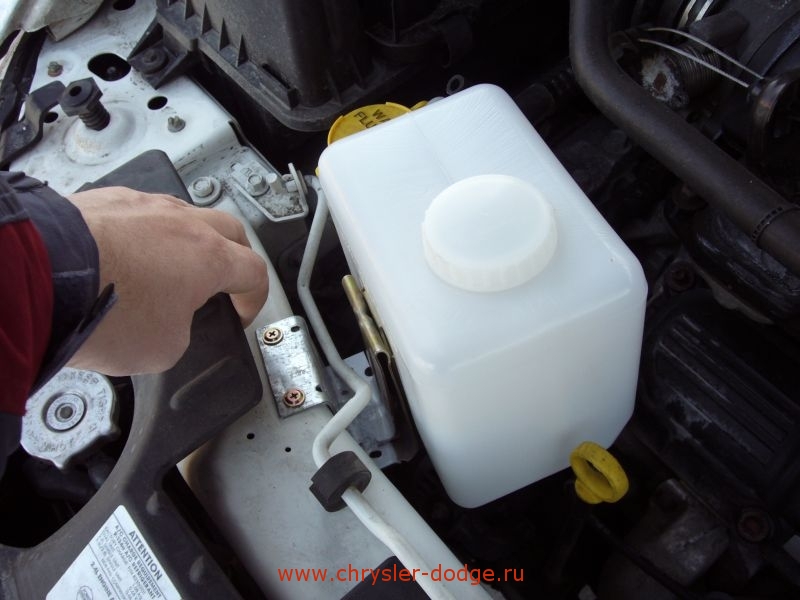

Как видите - насосу и шлангу ничто не мешает. А для обслуживания генератора и всего, что теперь находится под дополнительным бачком, достаточно просто снять этот самый бачёк и отвести в сторону.







Займёмся электропроводкой. Реле закрепил саморезом бачка стеклоомывателя. Провода массы (чёрный и голубой) закрепил на кузове тем-же саморезом, что и кронштейн дополнительного бачка.

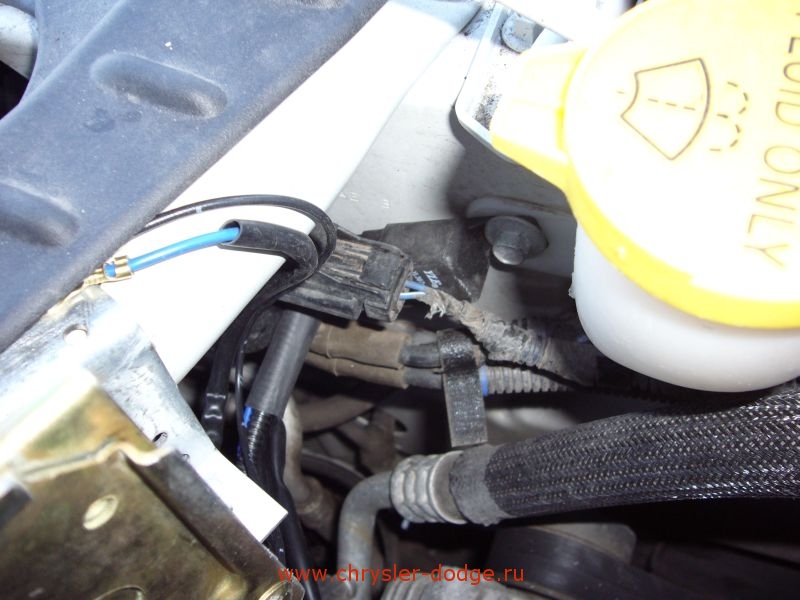

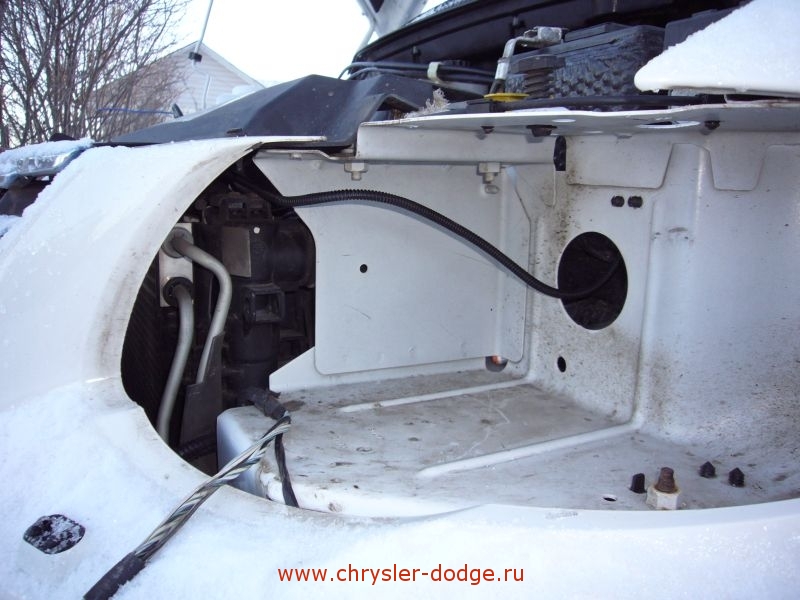

Электропроводка идёт вдоль радиатора через глазницу левой фары к аккумулятору и в салон. Управляющий провод пришлось удлиннить (он тоже упакован в ту-же чёрную гофру) и протянуть в салон через резиновую заглушку над чашкой амортизатора. Обычно именно этим путём под капот попадают провода сигнализации (к серене, к кнопке капота...). Лишний раз напомню - закрепите провода, дабы они не попали куда не следует (например в вентилятор).

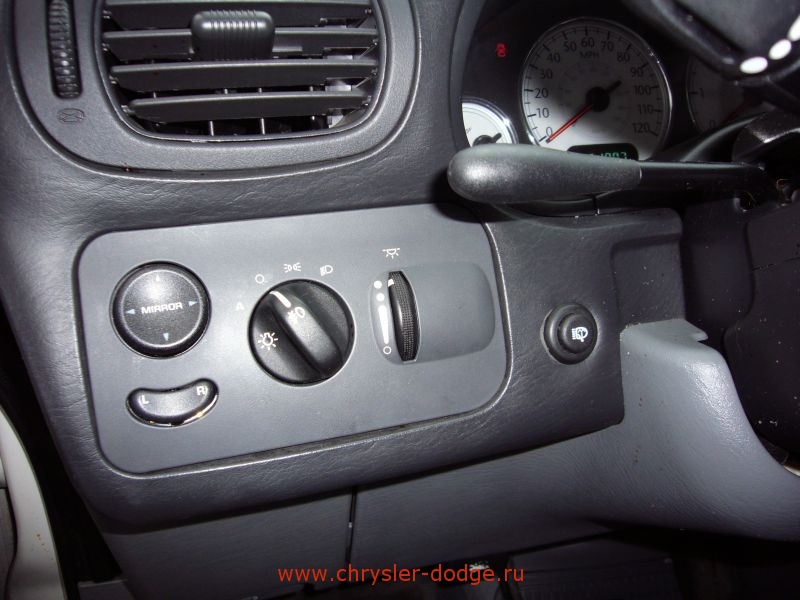

Кнопку фароомывателя я поставил рядом с блоком управления освещением. Панель пластиковая и легко сверлится. Только нужно быть аккуратным и держать дрель по возможности перпендикулярно. Иначе можно повредить мягкую обшивку. На фото видно, что я повредил малость .

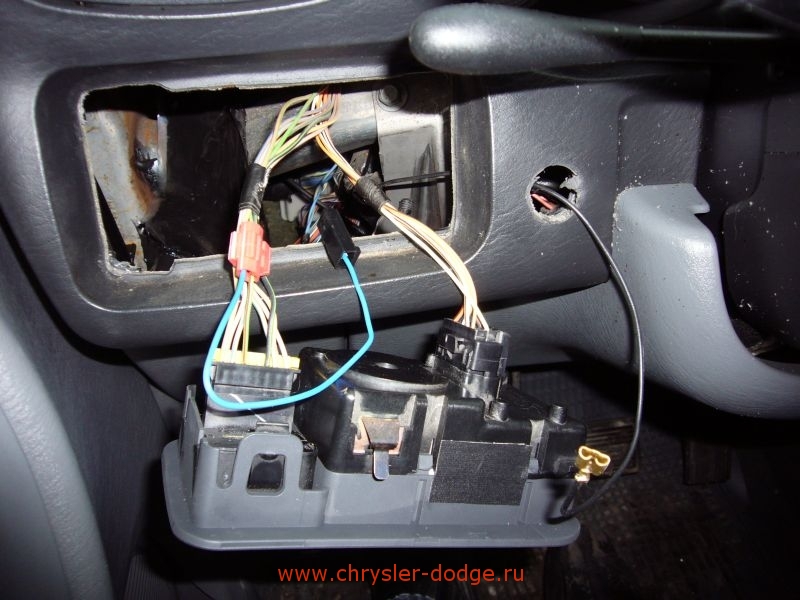

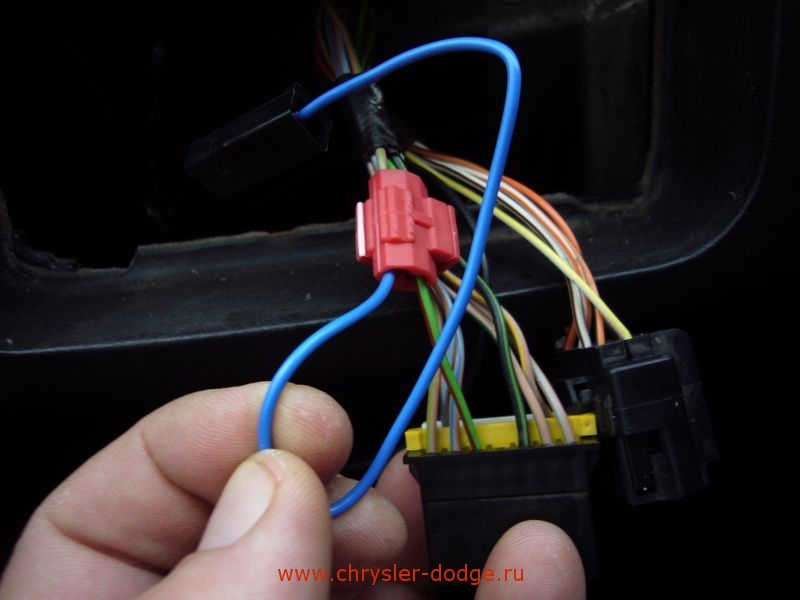

Питание к фароомывателю я взял от блока управления освещением. Нам нужен всего-лишь управляющий сигнал. Насосом управляет реле. Чёрный провод, что торчит из отверстия для кнопки, уходит под капот к реле. А синий провод с помощью хорошо известного всек "колхозникам" клеммника прикреплен к питающему проводу. Я просто купил в магазине провод с закрепленной на нём клеммой в пластиковом изоляторе. Вторую клемму можно не изолировать. Вокруг только пластик (коли в Вашем авто есть рядом металл - обязательно изолируйте обе клеммы).




Нужный провод можно вычислить с помощью простейшего тестера. Главное перед этим включить зажигание. И быть осторожным.
Специально для тех, у кого такой-же автомобиль, как у меня, фото нужного зелёного провода с красной полосой крупным планом




Вот и всё. Теперь предстоит нудная процедура регулировки форсунок. Лучше это делать вдвоём. Кто-то будет по Вашей команде нажимать кнопку и веселиться. А Вы в это время будете уворачиваться от струй воды и пытаться понять: "Ну куда-ж теперь крутить эту хрень? Что ей ещё нужно?!!!"

Успехов вам, други мои.
Всегда ваш, Батя.
